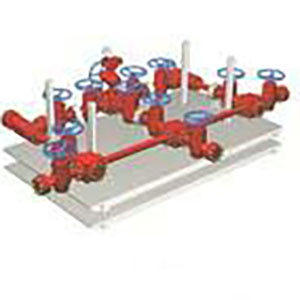

节流管汇

1、用途

节流管汇是控制井涌、实施油气井压力控制技术的必要设备。在防喷器关闭条件下，利用节流阀的启闭，控制一定的套压来维持井底压力始终略大于地层压力，避免地层流体进一步流入井内。此外在实施关井时，可用节流管汇泄压以实现软关井。当井内压力升高到一定极限时，通过它来放喷以保护井口。

2、组成和结构

节流管汇由节流阀、闸阀、管线、管子配件、压力表等组成。

3、工作原理

当井内压力升高时，可通过节流管汇上的节流阀（有手动可调式、液动式和固定式三种）的开启与关闭来释放井内流体以控制套压。套压很高时可通过闸阀直接放喷。

4、节流管汇规格

我公司节流管汇的压力级别分为五级，即14MPa、21MPa、35MPa、70MPa、105MPa。也可根据客户要求设计。

5、使用要求

（1）节流管汇所有部件工作压力应与所用防喷器组合的工作压力相匹配；

（2）节流管汇应安装在操作人员易接近的地方，安装时必须试压，其密封试验压力应等于额定工作压力；

（3）管线应尽可能平直，管线拐弯处应使用120度的铸钢弯管。管线应有足够大的孔径；

（4）必须装工作压力表；

（5）冬季施工，节流管汇应具有在低温条件下工作的性能。

节流管汇符合API Spec 16C标准要求：

工作压力：2,000psi ~ 15,000psi

公称通径：2-1/16” ~ 4-1/16”

API Spec 16C证书（证书号：0019）
